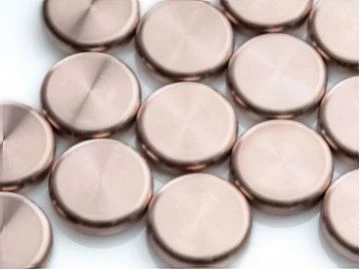

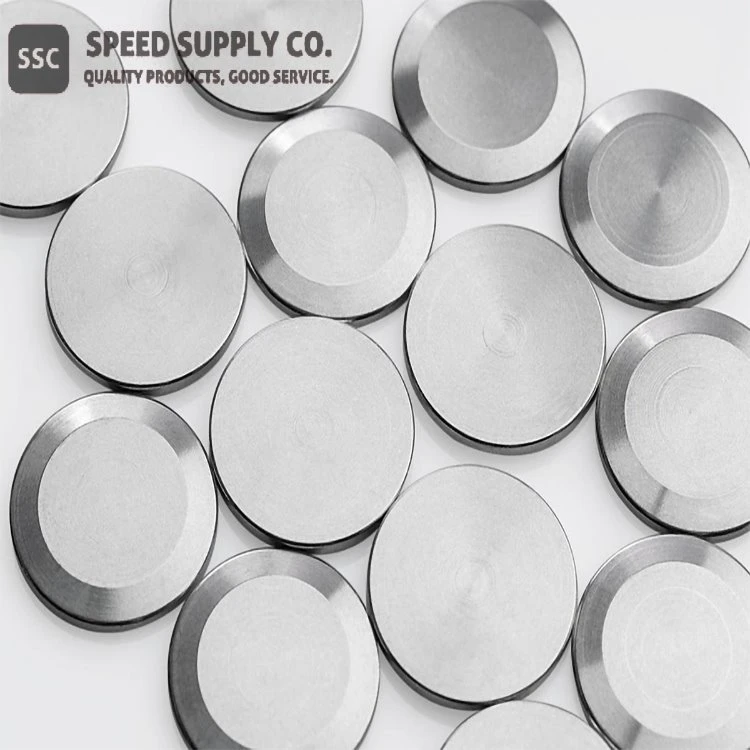

Vakuumski kontakt volframa

Linearna formula: WCAg, WCu, WCCu

Funkcija

Linearna formula:	WCAg, WCu, WCCu
Materijal:	WCAg40 (volframov karbid 60% težine, srebro 40% težine) VFG10 (volfram 90% mase, bakar 10% po težini) VFG20 (volfram 80% mase, bakar 20% po težini) WCCu30 (volframov karbid 70% mase, bakar 30% masenog udjela)
Standard:	ASTM B 663-94
Oblik:	Razni
Veličina:	Prilagoditi

Opis vakuumskog kontakta volframa

Električni kontakti grade električne veze između komponenti u prenaponskim zaštitama, relejima i prekidačima. Zahtjevi za kontakte prekidača razlikuju se ovisno o snazi prebacivanja, naponu prebacivanja, frekvenciji prebacivanja, kontinuiranoj struji te početnoj i prijelomnoj struji. U skladu s tim, zahtjevi za kontakte i metode kako bi se osigurala njihova sigurna funkcija razlikuju se. Da bi se spriječila oksidacija, kontakti mogu biti otporni na koroziju premazima s plemenitim metalima ili upravljanjem kontaktima u vakuumu, inertnom plinu ili ulju. Ostali problemi uključuju eroziju kontakta, eroziju bljeskalicom iskre ili lučenje i zavarivanje pri velikoj snazi. Ti se problemi mogu riješiti korištenjem vatrostalnih metala poput volframa.

Istodobno se mora osigurati nizak otpor kontakta. To se, međutim, može osigurati metalima s niskim taljenjem, ali vrlo vodljivim metalima kao što su bakar i srebro. Ovisno o zahtjevu, svojstva metala za visoko taljenje kombiniraju se s svojstvima visoko vodljivih metala. Stoga se proizvode legure u kojima su obje komponente prisutne u prikladnom međusobnom omjeru. To stvara kontakte s vrlo dobrom otpornošću na zavarivanje i dobrom otpornošću na kontakt.

Specifikacija vakuumskog kontakta (WCAg)

Materijal	Gustoća (g/cm3) ≥	Tvrdoća HB ≥	Otpor (MS/m) ≥	Sadržaj zraka (ppm) ≤		Sastojak (wt.%)
				Kisik	Dušik
WCAg40	12.75	200	21	100	60	Kolovoz: 40±2 WC: Bal.

Također isporučujemo naše WCu kontakte za prebacivanje u VFG (Vacuum Fine Grained) kvaliteti. To znači da su ultračisti i imaju izvrsnu električnu vodljivost. Ovisno o zahtjevima, u našem asortimanu imamo različite VFG materijale s dva različita sadržaja bakra:

VFG10 (volfram 90% mase, bakar 10% po težini)

VFG20 (volfram 80% mase, bakar 20% po težini)

Naš kontakt za prebacivanje izrađen od WCCu30 isplativa je alternativa WCAg-u, a također se proizvodi od sirovina s niskim udjelom plina za upotrebu u vakuumu.

WCCu30 (volframov karbid 70% mase, bakar 30% masenog udjela)

Svojstva vakuumskog kontaktnog materijala

	WCAg40	VFG10	VFG20	WCCu30
WC (% po težini)	60	0	0	0
Ag (% po težini)	40	0	0	0
W (% po težini)	0	90	80	0
Cu (% po težini)	0	10	20	30
Gustoća (g/cm3)	12.6	16.5	15.2	12.2
Električna vodljivost (m/ohmmm2)	20	22	25	15
Tvrdoća HV30	170	220	210	230
