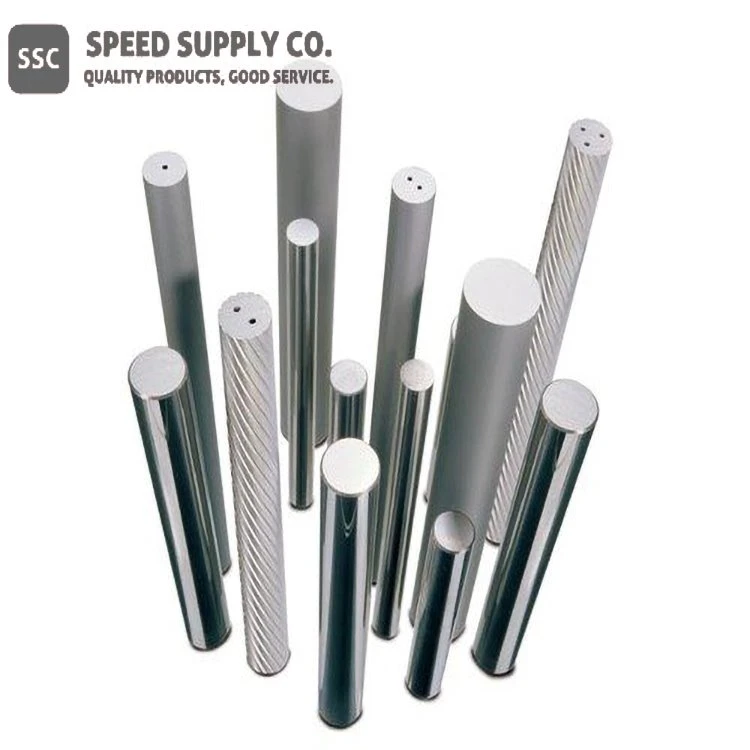

Cementirana volframova karbidna šipka

CAS br.: 12774-15-1

Funkcija

CAS br.:	12774-15-1
Linearna formula:	WCCo
Materijal:	Legura volframovog karbida/kobalta
Oblik:	PCB šipke, prazne šipke, brusne šipke
Veličina:	Prilagoditi

Opis cementirane volframove karbidne šipke

Cementirani volframov karbid je sinterirani metalurgijski proizvod u prahu u kojem je vatrostalni prah od volframovog metala (WC) glavni sastojak, kobalt (Co) ili nikal (Ni), molibden (Mo) kao vezivo, a proizvodi se u vakuumskoj peći ili peći za smanjenje vodika.

Volframov karbid/kobalt (WC-Co) je takozvani tvrdi metal koji se odlikuje izvanrednom tvrdoćom i otpornošću na habanje. Tvrdi metali uglavnom se koriste u proizvodnji alata za glodanje, bušenje i prešanje / probijanje. Osim toga, kirurški instrumenti izrađeni su od volframovog karbida-kobalta, a najpoznatiji proizvod su rotirajuće kuglice koje se koriste u kemijskim točkastim olovkama.

Volframove karbidne/kobaltne šipke općenito su odmah dostupne u većini volumena, uključujući skupne količine.

Cementirani volfram karbid ima mnoge izvrsne karakteristike kao što su visoka tvrdoća i čvrstoća, otpornost na habanje, otpornost na koroziju, posebno visoka tvrdoća i otpornost na habanje. Čak i na 500°C u biti je nepromijenjena, a na 1000°C još uvijek ima visoku tvrdoću. Može se koristiti za rezanje lijevanog željeza, obojenih metala, plastike, kemijskih vlakana, nehrđajućeg čelika i čelika visokog mangana itd. Cementirani volframov karbid također se može koristiti za izradu alata za bušenje, rudarskih alata, mjerača mjerenja, istrošenih dijelova, obloga cilindara, preciznih ležajeva, mlaznica i metalnih kalupa itd. SSC nudi cementirane proizvode u obliku volframovog karbida i strojno obrađene proizvode kao što su cementirana mlaznica volframovog karbida, volfram cementirani pirjani vrhovi, cementirani mlinovi za karbid i bušilice itd. Sadržaj kobalta može se prilagoditi prema vašem zahtjevu.

Ocjene WC-Co cementiranih legura tunsten karbida

ISO ocjena	WC	Co %	Tvrdoća Ra	Aplikacija
K01	Vaga	3	92	Precizno dosadno itd.
K05/K10/20	Vaga	6	89.5-91.5	Opća obrada itd.
K30	Vaga	8	88-89.5	Lijevano željezo, strojna obrada itd.
K35	Vaga	10	87-89	Bušenje, strojna obrada itd.
--	Vaga	15	87	Nosite aplikaciju itd.
--	Vaga	20	85.5	Žigosanje malih dijelova itd.

Također pružamo WC-TiC-Co s odgovarajućim ISO razredima P10, P20, P30; i WC-TiC-TaC-Co karbid s odgovarajućim ISO razredima P25, P40, M10, M20, M30.

Specifikacije za cementirane volframove karbidne šipke

Naziv proizvoda	Promjer (mm)	Tolerancija na Dia.	Duljina (mm)	Tolerancija na duljinu
PCB šipke	3,25 ~ 7	0 / +0.1	12 ~ 40	0 / + 0.2
Prazne šipke	1.1 ~ 42	-----	700 Max	-----
Šipke	2.0 ~ 25	-----	38 ~ 150	-----

Specifikacije za cementirane volframove karbidne šipke s rupama

Tip	Vanjski promjer (mm)	Promjer rupe (mm)	Duljina (mm)	Razmak rupa (mm)
WC-Co štap s jednom ravnom rupom	2,5 ~ 30	0,3 ~ 5	330	---
WC-Co štap s dvije ravne rupe	4.0 ~ 20	0,8 ~ 2,5	330	1.0 ~ 10

Čvrsta šipka prazna (koja sadrži grubo)

image003(001)

Vanjski promjer D (mm)	Duljina L(mm)	D tolerancija (Prazno) (mm)	D tolerancija (Grubo brušenje) (mm)	L Tolerancija (mm)
3-6.8	22-100	+0.3/+0.6	+0.1/+0.4	+0.4/+2.0
7-20	55-150	+0.3/+0.6	+0.2/+0.5
20-32	100-150	+0.3/+0.7	+0.2/+0.5

Precizna zemlja čvrsta cementirana karbidna šipka

image005(001)

	Vanjski promjer D	Duljina L	D tolerancija	L Tolerancija
Mm	3.175-25.4	38.1-152.4	0.007-0.01	0/+1.6
inč	0.125-1	1.5-6.0	-

Dugi štap prazan

Vanjski promjer D (mm)	Duljina L (mm)	D Tolerancija (mm)	L Tolerancija (mm)
3.0-8.0	310-330	+0.3/+0.6	1.5-5
8.0-32	310-330	+0.3/+0.6	1.5-6.5

Precizna mljevena duga šipka

Vanjski promjer D (mm)	Duljina L (mm)	D Tolerancija (mm)	L Tolerancija (mm)
3.0-8.0	310-330	ISO h6	1.5-5
8.0-20.0	310-330	ISO h6	1.5-6.5

Duga šipka prazna, 1 ravna rupa rashladnog sredstva

Vanjski promjer D (mm)	D Tolerancija (mm)	Promjer otvora d (mm)	d Tolerancija (mm)	Odstupanje položaja rupe (mm)	Duljina L (mm)	L Tolerancija (mm)
3.0-4.5	+0.3/+0.6	0.5-0.6	±0,10	0.15	310-330	1.5-5
4.5-8.0		1.0-2.5	±0.15	0.15		1.5-5
10.0-12.0		2.0-3.0	±0.20	0.20		1.5-6.5
14.0-16.0		2.0-3.0	±0.20	0.30
18.0		3.0-4.0	±0,25	0.40
20.0		3.0-4.0	±0.30	0.50

Duga šipka prazna, 2 ravne rupe rashladnog sredstva

Promjer (mm)	D≤8	D≥8
Duljina (mm)	310-330
L Tolerancija (mm)	1.5-5	1.5-6.5

Vanjski promjer D (mm)	D Tolerancija (mm)	Promjer otvora d (mm)	d Tolerancija (mm)	Razmak rupa D1 (mm)	Tolerancija D1 (mm)	Odstupanje položaja rupe
4-20	+0.3/+0.6	0.8-2.0	±0.10, ±0.15, ±0.20, ±0.25	1.5-10.0	0 -0.15	0.10-0.50
					0 -0.2
					0 -0.3
					0 -0.4

Duga šipka prazna (2 rupe rashladnog sredstva, spirala 30 °)

Promjer (mm)	D≤8	D≥8
Duljina (mm)	310-330
L Tolerancija (mm)	1.5-5	1.5-6.5

Vanjski promjer D (mm)	D Tolerancija (mm)	Promjer otvora d (mm)	d Tolerancija (mm)	Razmak rupa D1 (mm)	Tolerancija D1 (mm)	Odstupanje položaja rupe	Pitch Length npr.
3.0-18.5	0.3-0.5	0.40-2.00	-0.20, -0.40, -0.60, -0.80, -1.0	1.7-10.4	±0.10, ±0.15, ±0.20, ±0.25	0.08-0.5	16.32 -0.32/+0.33	Min
							108.83 -2.16/+2.23	Max

* Iznad je naš redoviti popis proizvoda. Također možemo prilagoditi različite oblike prema vašim zahtjevima ili crtežima.

Ocjene i aplikacije:

Svojstva razreda i preporučene primjene za cementirane karbidne šipke navedene su na sljedeći način.

Razreda	Co %	Gustoća g/cm3	TRS Mpa	Tvrdoća HRA	WC μm	Poroznost	Preporučene aplikacije
ZY06EF	6	14.85-15.95	3000	92.6	0.8	A02800C00E00	Za izradu obrada nemetalnih i obojenih metalnih alata
ZY208	6	14.5-14.7	3500	94	0.4	A02800C00E00	Za obradu metalurgije u prahu ili izrađenu u PCB
ZY08UF	8	14.4-14.6	3600	93.3	0.5	A02800C00E00	Za tvrdo ručno mljevenje, završno glodanje, obradna vlakna, drvo, plastika, mesing, aluminijska legura itd. Može se pretvoriti u PCB mikro glodalica, nož za graviranje
ZY10EF	10	14.35-14.5	4000	91.7	0.8	A02800C00E00	Prvi izbor za obradu lijevanog željeza, aluminijske legure i raznih nemetalnih materijala. Pogodno za obradu materijala čija je tvrdoća niža od HRC55.
ZY10X	10	14.4-14.55	3800	91.2	1	A02800C00E00	Obično završno glodanje, grubo glodanje. Pogodno za materijale za obradu HRC30-45
ZY12UF	12	13.95-14.25	4000	92.5	0.4	A02800C00E00	Obrada sivog lijevanog željeza, legure titana, materijala otpornih na toplinu, nehrđajućeg čelika, staklenog čelika i kompozitnih materijala, pogodnih za brzu obradu.
ZY201	9	14.2-14.4	4000	93.7	0.2	A02800C00E00	Pogodno za obradu materijala visoke čvrstoće visoke čvrstoće i visokog otpora na habanje
ZG202	6	14.5-14.7	3500	94	0.4	A02800C00E00	Pogodno za obradu grafita, staklenih vlakana, karbonskih vlakana, legure aluminija i magnezija. Može se pretvoriti u glodalica PCB-a.
ZY203	7	14.4-14.7	3600	93.5	0.5	A02800C00E00	Pogodno za alatne strojeve dobre krutosti i završne obrade, može se pretvoriti u PCB
ZY205	5	14.5-14.8	3500	94	0.4	A02800C00E00	Izvrsno otporno na habanje, može se pretvoriti u PCB
ZY206	10	14.15-14.3	4000	93	0.5	A02800C00E00	Obrada tvrdoće između materijala 45-65HRC može se koristiti za glodanje čelika visoke temperature, kaljenog čelika, sivog lijevanog željeza, legure otporne na toplinu, titana itd. Pogodno za brzu obradu.
ZY210	10	14.4-14.55	3800	92.1	0.6	A02800C00E00	Pogodno za alatne strojeve s dobrom krutošću koja obrađuje nehrđajući čelik, aluminijsku leguru. Sivo lijevano željezo, legura titana i stakleni čelik.

Primjene cementiranih volframovih karbidnih šipki i srodne industrije

● Istraživanje i laboratorij

● Industrijski

● Zrakoplovni prostor

Kemijski identifikatori

Linearna formula	WCCo
MDL broj	MFCD00064847
EC br.	N/A
Reaxys br.	N/A
Pubchem CID	N/A
IUPAC naziv	N/A
OSMJESIMA	[W+4]. [C-4]. [Co]
Inchi identifikator	InChI=1S/C.Co.W/q-4;; +4
Inchi ključ	UONOETXJSWQNOL-UHFFFAOYSA-N

Svojstva volframovog karbida / kobaltne šipke (teoretski)

Složena formula	CCoW
Molekularna težina	254.78
Izgled	Sivi štap
Točka taljenja	N/A
Točka ključanja	N/A
Gustoća	N/A
Topljivost u H2O	N/A
Točna masa	254.783997 Da
Monoizotopna misa	254.884003 Da
Optužba	N/A

Informacije o zdravlju i sigurnosti volframovog karbida / kobaltne šipke

Signalna riječ	Upozorenje
Izjave o opasnosti	H334-H317-H228
Kodovi opasnosti	F, Xn
Šifre rizika	11-42/43
Izjave o sigurnosti	22-23-24-37-45-60
RTECS broj	N/A
Informacije o prijevozu	UN3178 4.1/PG III
WGK Njemačka	3
Piktogrami GHS-a	Plamen GHS02 GHS08 Opasnost po zdravlje Uskličnik GHS07
